试验方法
热水浸泡法和抽气浸泡法

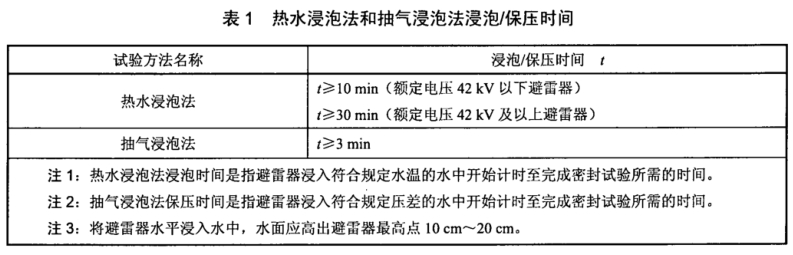

1热水浸泡法
热水浸泡法适用于瓷外套避雷器和复合外套避雷器。
浸泡时间从达到规定的水温时算起，用计时器记录。
2抽气浸泡法
抽气浸泡法适用于瓷外套避雷器和复合外套避雷器。
保压时间从达到规定的压差时算起，用计时器记录。压差应用压力表测量，压力表应能读出0.001 MPa.
3试验评价
避雷器在规定的浸泡时间内，如无连续性气泡溢出则视为合格(如开始有少量断续气泡溢出，但随
后不再有气泡溢出，仍视为合格)，如不能明确判断时，应重测避雷器直流参考电压、0.75 倍直流参考
电压下漏电流或泄漏电流，试验前后直流参考电压变化率不应大于5%，0.75 倍直流参考电压下漏电流
变化不应大于20 uA,泄漏电流变化不应大于10 uA.
沸水煮法
沸水煮法适用于复合外套避雷器。
将避雷器浸入沸腾的去离子水的溶液中煮42 h,水中NaCl的含量为1 kg/m'.试验方法应符合GB11032- -2010中 8.8、8.16、 8.17 和10.8.13的规定。
注1:上述水的特性为试验开始时测量值。
注2:如果供方声称其密封材料无法耐受沸水煮42 h,经供需双方同意，水温(沸水)也可降到80C (最少持续
52h)。经供需双方同意后，也可将52h扩大到168h (一周)。
扣罩法
扣罩法适用于GIS避雷器。
试验方法应符合GB/T 11023- -1989中4.2.1的规定。试验内容按照附录A的规定。
氦质谱检漏仪检漏法
采用喷吹法检漏。喷吹法适用于有抽气口的避雷器。
将避雷器接在检漏仪的检漏口,用检漏仪的真空系统对避雷器抽真空,并达到真空衔接与质谱室沟通，避雷器真空度要求应符合检漏仪的规定，然后用喷枪向密封处喷吹氨气。当有漏孔存在时，氦气就通过漏孔进入质谱室被检测。
|
