组装试样
当要求测定软管的长度变化、外径变化和扭转和(或)弯曲时,将软管或软管组合件伸直,水平放置进行检查,并施加0.07MPa的静压以使软管或软管组合件保持稳定状态。进行验证压力试验后,施加0.07MPa的静压约5min的压力。支撑软管或软管组合件的支架表面应平坦光滑，以确保软管或软管组合件不受约束的扩张或收缩。也可以将软管或软管组合件由滚轴支撑或垂直悬起。当用软管的某部分作为试样时,也可垂直置于试验台上。
参考标记

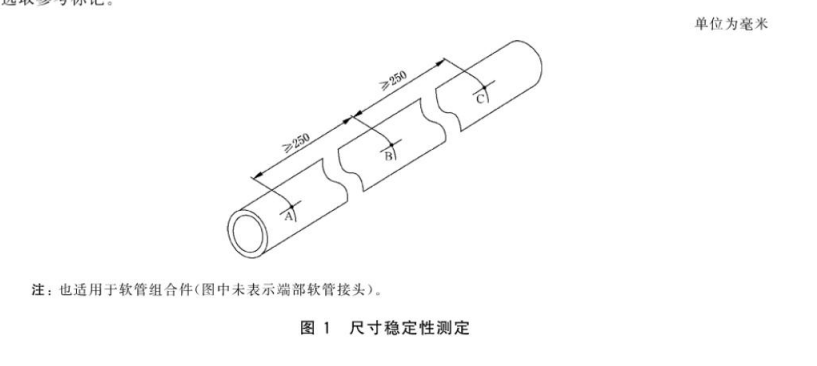

对于长的软管或软管试样(见6.2),当保持压力时，在外表面上取三个参考标记点(A.B和C),中间的标记(B)尽量接近软管长度的中点,两端的标记(A和C)距B点最小250mm。每个标记应包括在软管圆周弧线上,通过每个标记画- .条垂直于所在弧线的直线，而且引出的三条直线应在同一条直线上
对于软管组合件,测量软管接头端部接触面之间的距离.或在软管表面靠近插软管接头的端部位置选取参考标记。
外径的变化
一般要求
最好采用以卷尺直接测量其圆周长的方法来确定外径(见ISO 4671),精确到士1 mm。也可以用一个最小有效尖宽为5 mm的游标卡尺来测量。
通过外周长变化测定
在初始压力0.07 MPa(见8.2.1.3)和规定试验压力下,用卷尺(见5.3)测量三个标记(A.B和C)中每一标记处的圆周长(8.2.2所述测量过程)。
弯曲
弯曲是指软管在试验过程中偏离于初始压力0.07MPa下平行于软管所在表面的平面内所画的两管接头间的直线的程度。可以用一条拉紧的直线来表示两管接头正中间的连线。在规定试验压力下产生的弯曲值是软管的任何部位与在初始压力下两管接头正中间连线的最大偏离值。弯曲值用该直线到最大偏离点处软管中心线的距离表示。报告测量结果应精确到5mm。
|
