反向压差法
1保持待检阀门处于运行状态，通过外部测试气源对阀门连通大气的压力端或真空端腔体分别施加负压或正压，进行开启压力和泄漏量检验的方法称为反向压差法。

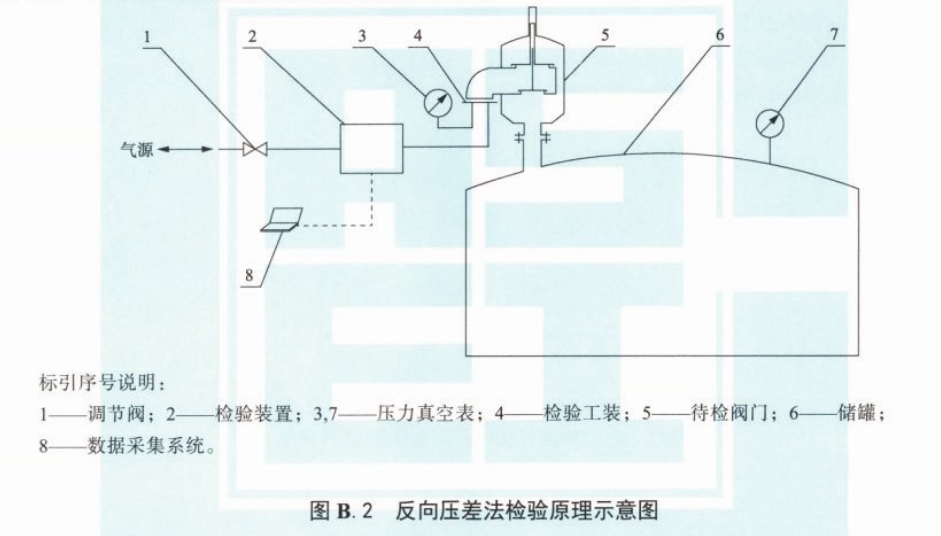

2反向压差法检验原理如图所示。
3检验准备要求如下:
a)停止储罐进出物料作业，使罐内压力保持平稳;
b)通过设有通气管和压力采集口的检验工装连接测试气源、检验装置和待检阀门，并使待检阀门与检验气源之间保持密封。
4开启压力检验要求如下:
a) 打开调节阀门1,调节通气量，缓慢升压或降压，当压力曲线出现拐点并出现波动时，阀盘与阀座开始分离，阀盘开启。
b)记录罐内实时压力 P,为使阀门开启而对阀广]压力端施加的负压或对真空端施加的正压Po1。
c)开启压力计算按公式(B.1 )计算。
Pk=P-Po1
式中:
Pk——呼吸阀开启压力， 单位为帕斯卡(Pa) ;
P——储罐实时压力，单位为帕斯卡(Pa) ;
Po1——为使呼 吸阀开启而对阀广]压力端施加的负压或对真空端施加的正压,单位为帕斯卡(Pa)。
d)当阀门密封面 有明显损伤或泄漏时，应修复后再进行检测计算。
泄漏量检验要求如下:
a)通过调节阀 1调整压力端或真空端腔体内压力Po2,使储罐实时压力P与Po2的差值P Po2分别等于呼吸阀呼出或吸人开启压力P的0.75倍(根据不同标准要求，也可以为P的0.8倍或0.9倍)并保持恒定。
b)持续输人/抽出测试气体并记录流量，该流量即为呼吸阀的实时泄漏量。
|
