1 耐压试验
进行以下试验:
a)D型.S型管件:将管件两端与长度为200 mm的钢管卡压连接,组成一组试样进行耐压试验，试验介质为自来水,其试验压力为2.5 MPa,持压1min,检查管件与钢管连接部位是否有渗漏、脱落和变形。
b)G型管件:将管件两端与等径钢管连接,组成一组试样,进行耐压试验。当压力上升到0.1MPa时关闭阀门,观察5min,若连接部位无渗漏,继续升压。压力升至2.5MPa,保压10 min,检查管件与钢管连接部位,是否有渗漏、脱落和变形。
2负压试验
应使用3个不同公称尺寸的管件分别与长度为200mm的等径钢管卡压连接后组成一组试件。试验时,室温为(20士5)C,试验压力为一80kPa,保压1h后,管件和钢管内压降不应大于5kPa,检查管件与钢管连接部位,是否有渗漏.脱落和变形。
3拉拔试验

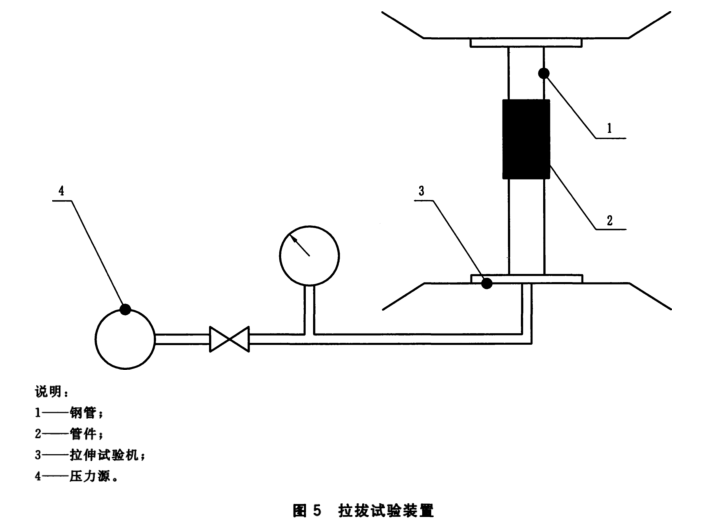

管件进行拉拔试验时,宜选用等径管件,两端与钢管连接。向管内封人0.6 MPa的气压,用图5所
示的方法以2mm/min的速度拉伸,测定出现渗漏时的最大拉伸力,此时拉伸力应大于表12中规定的最小抗拉拔阻力。
|
