脉冲试验
1高压软管组件的脉冲试验
每种规格取6根直接头和90°弯接头组合的软管组件进行下列脉冲试验,其长度如表5规定。
a 2根软管组件是经过油老化的,2根软管组件是经过空气老化的，另2根是未老化的。然后在室温下施加表3规定的耐压压力,保压5min。
b 然后将软管组件加压到21MPa。 室温下保持此压力,将软管组件浸在浓度为3.5+0.1%的NaCl溶液中,浸8~ 10min,然后空气吹干残留物,吹1h。这个浸泡和空气吹干的过程应至少重复50次。
注意:配制NaCl溶液的干NaCl中,NaI含量不应超过0.1%,杂质总量不超过0. 5%。
c 将试验软管组件连接到刚性支架上并弯成“U"型,弯曲顶点的弯曲半径应符合表3规定。

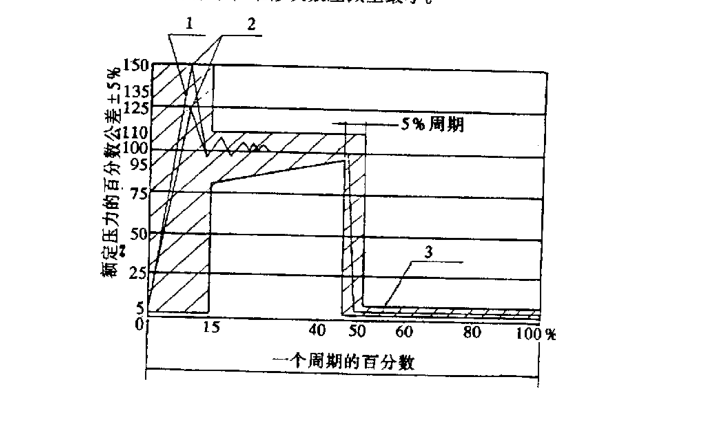

d脉冲图形如图3所示，用电子测量器来测量和控制脉冲压力,其峰值压力应为工作压力的150%。脉冲试验以每分钟70土10次频率进行。试验液为4106润滑油或X6D- 330高温导热油。温度为180C,温度在试验歧管中测量。周围环境温度为180C，温度在离软管组件150mm处测量。
e在180C温度的脉冲试验至少要达到80%。在完成250,000次脉冲之前,软管和接头处出现任何泄漏现象均为失败。
注意:试验最好连续进行,停车和维修次数应减至最小。
中低压软管组件的脉冲试验
每种规格取6根直接头和90°弯接头组合的软管组件,其长度如表5规定,按下列步骤进行脉冲试验。
a 2根软管组件经过油老化,2根软管组件经过空气老化,另2根是未老化的,然后在室温^下施加表3规定的耐压压力,保压5min。
b规格为10和10以下软管组件应以表3规定的最小弯曲半径安装在脉冲试验机上。软管组件两端连接在固定的支架上,规格为16和16以上的软管组件应直型安装,而且一端不必固定。
c脉冲图形如图3所示，用电子测量器来测量和控制脉冲压力,其脉冲峰值压力为表3规定工作压力的125%。脉冲试验以每分种70士10次的频率进行。软管组件应经受100, 000次脉冲循环。试验液和周围空气温度应保持在180土6℃。
在完成100,000次脉冲之前,软管组件出现任何泄漏现象、接头脱落或其它故障均为失败。
|
