需进行静压寿命试验的球阀的密封性能应符合GBT13927或JB/T9092的要求。

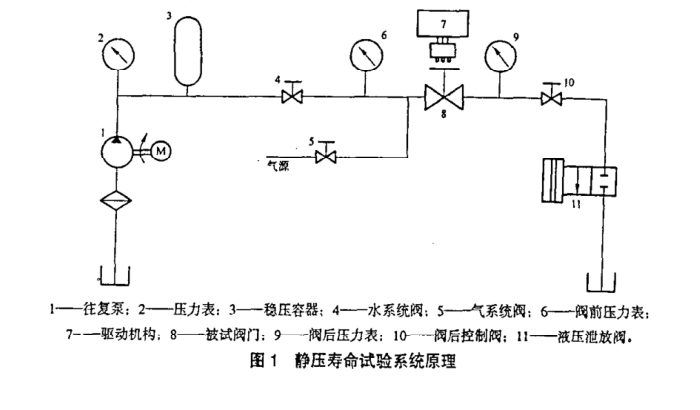

静压寿命试验的试验系统原理图如图1所示。
无论球阀是采用何种方式操作的，进行静压寿命试验时，其所配带的操作装置应与阀门一同进行启闭循环试验。手柄(轮)直接带动阀或由蜗轮减速机构带动的手动操作球阀，应用寿命试验机的驱动机构带动球阀的手柄(轮)或蜗轮减速机构的手轮;由电动、液动、气动或其他电液气联动装置驱动的。
试验介质为常温水。若需用空气作试验介质，应按阀门的额定压差控制试验时的开启压差。球阀，应用其所配带的操作驱动装置带动球阀进行启闭循环试验。
静压寿命试验时，球阀从全关保持密封位置为起点，阀门的开度应达到其实际开度的100%。
静压寿命试验时，球阀从开启位置到关闭的过程，体腔内应充满介质并带压，介质压力为90%~100%的阀门公称压力:到达关闭位置后，球阀的出口侧应将介质压力释放。球阀在试验介质的压差条件下开启。球阀有额定压差要求时，试验时应以额定压差为试验压差。
试验时，应控制启闭位置，行程位置的重复偏差应小于1°。
试验时，应按以球阀操作试验测量得到的最大启闭力矩操作，操作力矩不得超过一人用球阀所配带的驱动手轮所能产生的力矩或产品标准规定的操作力矩。操作力矩重复偏差应小于±5%。
静压寿命试验过程中，应根据密封副配对材料的特性。每启闭循环300~500次，进行一次密封性能和操作力矩的检查。密封性能合格后，继续试验:手动操作的球阀，若操作力矩有变化可予以调整，用其他操作机构操作的球阀，不能予以调整。
若球阀有流向安装要求时，应以要求的流向安装。
静压寿命试验次数的记录，应通过寿命试验机或电动、液动、气动或其他电液气联动装置驱动的行程开关所提供的信号，采用电磁计数器记录。
|
