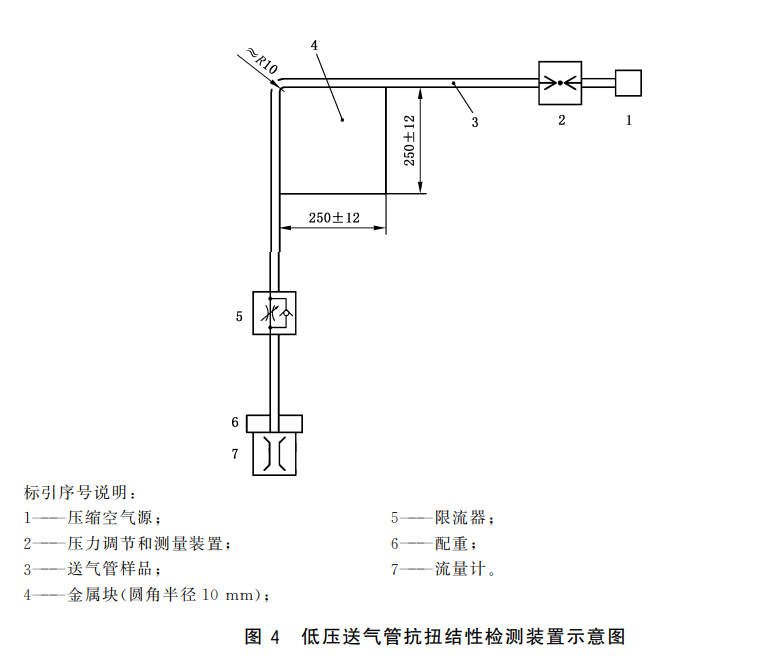

低压送气管抗扭结性能 检测装置示意图见图4。向送气管的供气端施加最小设计压力,并确保流量阀(如已安装)完全打 开,将空气流量计连接到送气管上。 将送气管沿着金属块(圆角半径10mm)布置成直角弯曲形状,并夹紧一端。测量通过送气管内的 空气流量。在送气管的未夹紧端施加250N 的压力30s后,再次测量空气流量。计算空气流量减少的 百分比。

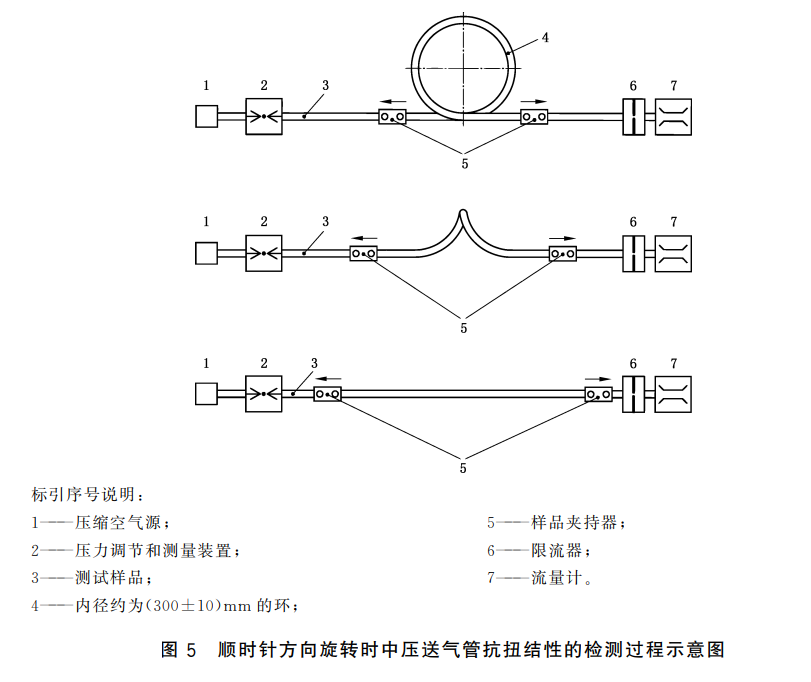

2 中压送气管抗扭结性能测试 向送气管的供气端施加最小设计压力,并确保连续流量阀(如已安装)完全打开。将空气流量计连 接到管上,测试实验前后送气管中气体流量减少的百分比。测试原理见图5和图6。 将一段送气管放在水平面上,形成直径为(300±10)mm 的单圈环状。拉动环的末端,使其与环相 切,并在环的平面内,直到管呈直线形式,如图5。用一个样品夹持器如卡箍固定在环的一端,拉动另一 端。观察送气管展开的方式,并在展开时测量空气流量。计算空气流量减少的百分比。 在同一样品上重复试验,使送气管以相反的方向测试,以确保中压送气管在顺时针和逆时针两个方 向上进行试验。
|
