试验前准备

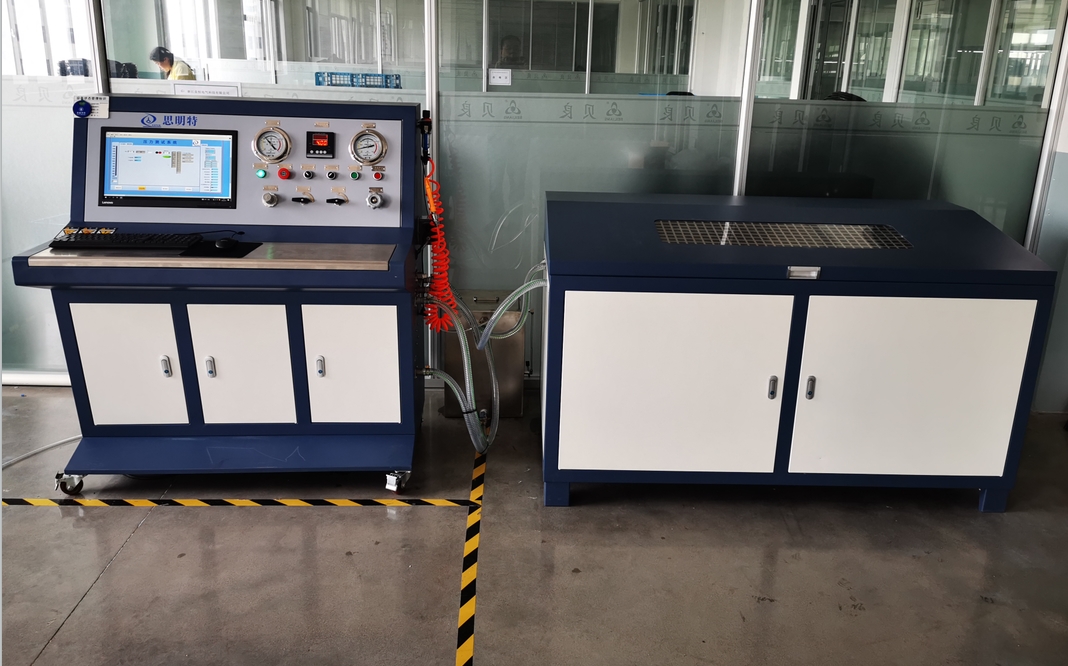

（1） 将电磁阀按电磁阀专用试验台的要求安装。
（2） 打开试验台直流电源开关， 电压在 DC77～DC120V 范围内可调。
2 漏泄试验
将风压调至 600kPa， 电压调为 DC77V 时， 用肥皂液检查电磁阀风路及各部无漏泄。
3 动作性能试验
3.1 低电压试验
将风压调至 600 kPa， 电压调为 DC77V。 给电磁阀间歇通、 断电 3 次， 电磁阀动作正常。 通电时电磁阀须有正常压力输出， 断电时电磁阀须正常关闭并无漏泄。
3.2 手动试验（如电磁阀有手动操作键）
在失电状态时， 用手动操作手动操作键 3 次， 电磁阀动作正常。 手动接通时电磁阀须有正常压力输出， 手动断开时查电磁阀须正常关闭并无漏泄。
.3 高电压试验
手动操作键复位， 电压调为 DC120V， 给电磁阀间歇通、 断电 3 次， 电磁阀动作正常。通电时电磁阀须有正常压力输出， 断电时电磁阀须正常关闭并无漏泄。
4 绝缘试验
用 500V 兆欧表测量线圈对阀体绝缘值不小于 100MΩ 。
|
