试验装置

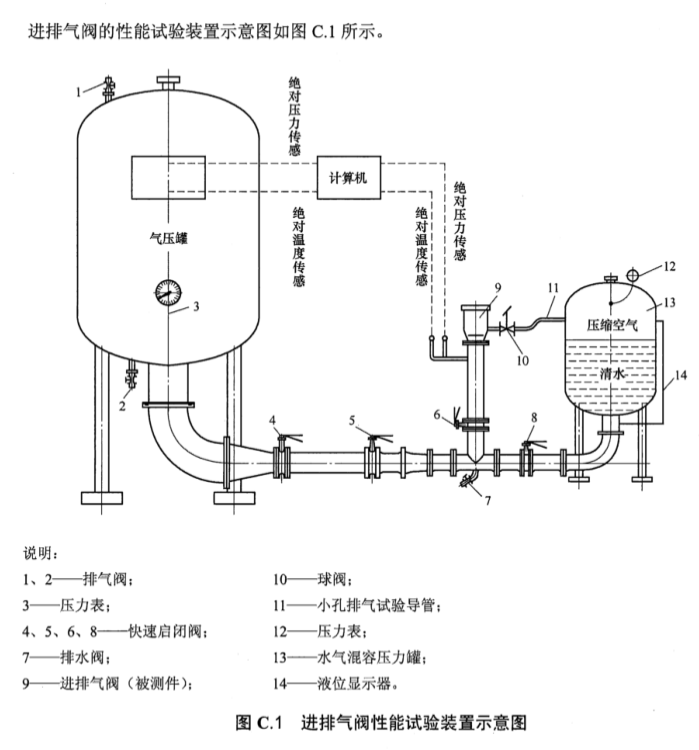

排气量试验装置、空气闭阀试验装置以及压力水冲击浮球试验装置示意图参见附录C。试验前应在图示气压罐内注入压力不低于0.12MPa的压缩空气，并在水气混容压力罐内注入约2/3容积的清水和
0.20 MPa的压缩空气。允许采用其他类型的试验装置来满足性能试验的要求。
排气量试验
按附录C示意图所示，首先关闭快速启闭阀4、8和阀10，开启阀5、6。然后快速开启阀4，直至将气压罐内气排尽。全过程中进排气阀应不自闭。实测的排气量应符合要求。
排气阀排气量应根据买方的需求，满足管道系统应用的要求。无论何种计算方法和试验装置测得的流量，应换算成大气绝对压力为0.10MPa，温度为20℃时的空气体积。
空气闭阀试验
将气压罐的压力气体迅速通过进排气阀排放，当浮体(球)被吹起闭阀时，进排气阀进出口处的瞬时压差值应符合要求。
关阀试验
进排气阀安装在试验装置上后，水气混容压力罐内的压力水快速从阀进口注入阀腔，浮球(体)组件应快速上升而使阀门关闭，应符合要求。
水压密封试验
密封性能试验装置示意图参见附录D。分别在0.02MPa低压水和1.1倍最大允许工作压力高压水情况下进行密封试验，各保压1min，进排气阀应无可见泄漏，试验结果应符合要求。
|
